Крестовины карданных валов: слабое звено с большими последствиями

Крестовина — это центральный элемент карданной передачи спецтехники. Именно этот небольшой шарнир берет на себя колоссальные знакопеременные нагрузки, обеспечивая передачу крутящего момента между валами, расположенными под постоянно меняющимся углом. Будь то привод насоса экскаватора Komatsu, кардан моста шарнирно-сочлененного самосвала Volvo или трансмиссионный вал бульдозера Caterpillar — везде, где есть вращение и излом осей, работает крестовина. Ее разрушение в лучшем случае обездвижит машину, а в худшем — приведет к «эффекту домино», повреждая соседние агрегаты, фланцы и гидравлику.

Почему крестовины выходят из строя

Вопреки распространенному мнению, сталь крестовины «устает» не мгновенно. Чаще всего выход из строя спровоцирован условиями работы и человеческим фактором. Специалисты по ремонту трансмиссий выделяют три ключевые причины отказов:

• Дефицит или выдавливание смазки. Игольчатые подшипники крестовины работают в очень тесном контакте. При недостатке смазки из-за редкого шприцевания или ее выдавливания экстремальными нагрузками, внутри шипов возникает сухое трение. Металл начинает «наклепываться», появляются микротрещины, и стаканчики подшипников разрушаются в пыль.

• Ударные нагрузки. Резкое трогание с места под нагрузкой, пробуксовка колес или гусениц с последующим резким зацепом, работа на каменистых грунтах — все это создает пиковые моменты, многократно превышающие расчетные. Шипы крестовины буквально срезает или ломает.

• Коррозия и абразивный износ. Через поврежденные или задубевшие уплотнения внутрь попадают вода и грязь. В отличие от масла в редукторах, консистентная смазка хуже вымывает абразив. Коррозия раковинами разъедает беговые дорожки, что быстро приводит к люфту, вибрациям и разбиванию посадочных отверстий.

Как продлить жизнь карданному валу

Карданный вал — узел ремонтопригодный, но только при условии грамотного обслуживания. Чтобы не менять крестовины внепланово в полевых условиях, придерживайтесь регламента:

1. Регулярное шприцевание. Это главное правило долгой жизни. Используйте только качественную литиевую смазку (EP-2), рекомендованную производителем. Нагнетайте смазку до тех пор, пока свежая порция не выйдет из-под всех четырех уплотнений, вымывая грязь и старую смазку. После работы в воде или жидкой грязи шприцевание обязательно вне очереди.

2. Диагностика люфтов. Проверяйте крестовины при каждой смене масла в двигателе. Зафиксируйте один фланец вала и попробуйте провернуть другой. Наличие даже малейшего люфта говорит о выработке. Эксплуатировать машину с «бьющей» крестовиной нельзя — это разрушает подшипники раздаточной коробки и ведущих мостов.

3. Визуальный осмотр. Обращайте внимание на следы ржавчины, вытекающей из-под сальников (похоже на ржавую пену), а также на нагрев подшипников после работы. Перегретый шарнир без следов смазки — кандидат на немедленную замену.

4. Использование качественных аналогов. Оригинал не всегда доступен, но рынок предлагает качественные запчасти от профильных производителей, таких как Euroricambi. При монтаже строго соблюдайте чистоту: попадание песка в игольчатый подшипник при запрессовке уничтожит новую крестовину за считанные часы.

Каталог популярных крестовин в наличии

В нашем ассортименте представлены крестовины для трансмиссий, карданных валов и дифференциалов на спецтехнику CAT, Komatsu и Volvo. Ниже приведен перечень ключевых номеров, которые часто ищут клиенты (в скобках указаны взаимозаменяемые аналоги для удобства подбора):

• 2V4444 (крестовина, заменяет 8R7034, 8X0432);

• 11701338 (крестовина);

• 2K3631 (крестовина, аналоги: 5T1362, 5T8739, 3735386);

• 7G9555 (крестовина);

• 9P4809 (крестовина кардана, аналог 6H2579);

• 1258810 (крестовина);

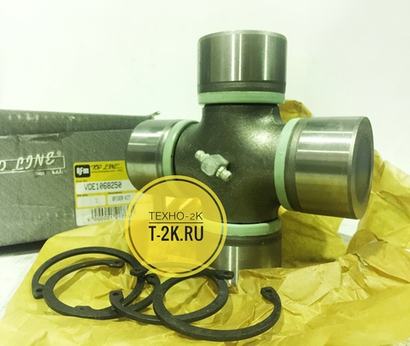

• VOE1068250 (крестовина дифференциала, аналог 1068250);

• 4E9324 (крестовина);

• 145-14-35110 (крестовина Komatsu);

• 9P0356 (крестовина);

• 4V5392 (крестовина);

• 1725235 (крестовина кардана трансмиссии);

• 5T5223 (крестовина);

• 5T9437 (крестовина, заменяет 4D7538, 6G0702);

• 1179887 (крестовина);

• 1730888 (421-20-12620) (крестовина, аналоги: 8W9912, 235-20-11110);

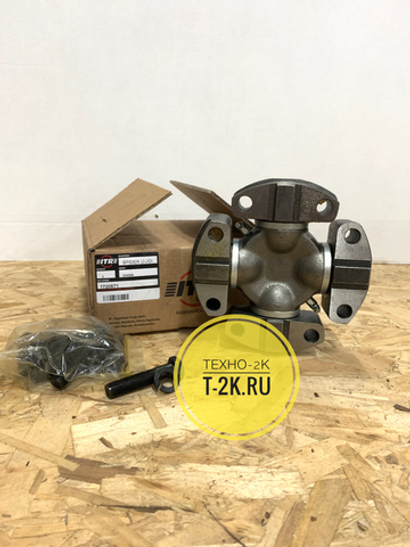

• 1720871 (крестовина, заменяет широкий ряд номеров: 0965524, 2141691, 2T0096, 2T3013, 2V7153, 5821571, VOE119943);

• 176-76-61310 (крестовина Komatsu).

Своевременная замена изношенной крестовины — это не расходы, а страховка трансмиссии от лавинообразных поломок. Не доводите узел до критического разрушения, когда ремонт возможен только заменой карданного вала в сборе.

Интернет-магазин запчастей для спецтехники «Техно-2К» в Москве предлагает широкий ассортимент крестовин, подшипников, уплотнений и смазочных материалов для CAT, Komatsu и Volvo. Совершать покупки удобно через личный кабинет на нашем сайте, а для получения профессиональной консультации или заказа звоните по телефону +7 (499) 553-03-66.
